國盛機械 > 產品中心 > 精細篩分輸送設備 >

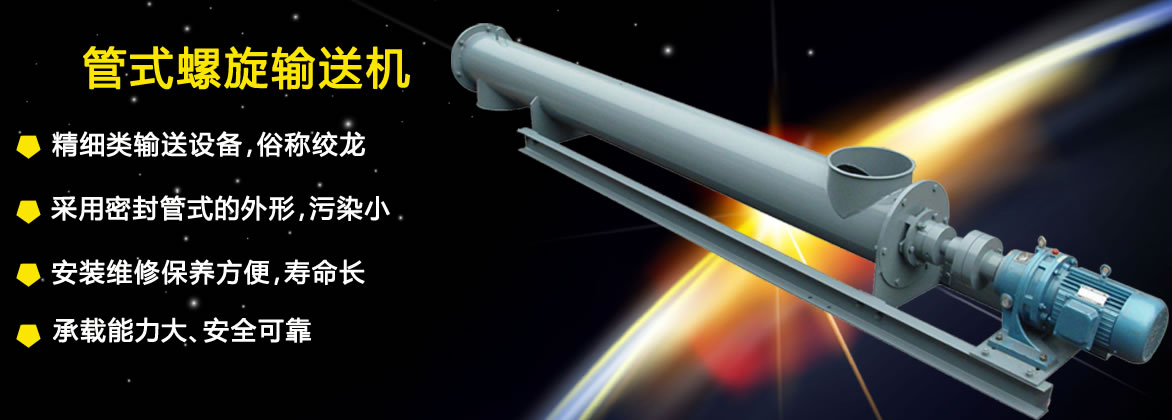

管式螺旋輸送機

管式螺旋輸送機

熱銷

【進料粒度】:≤30mm

【生產能力】:≤300t/h

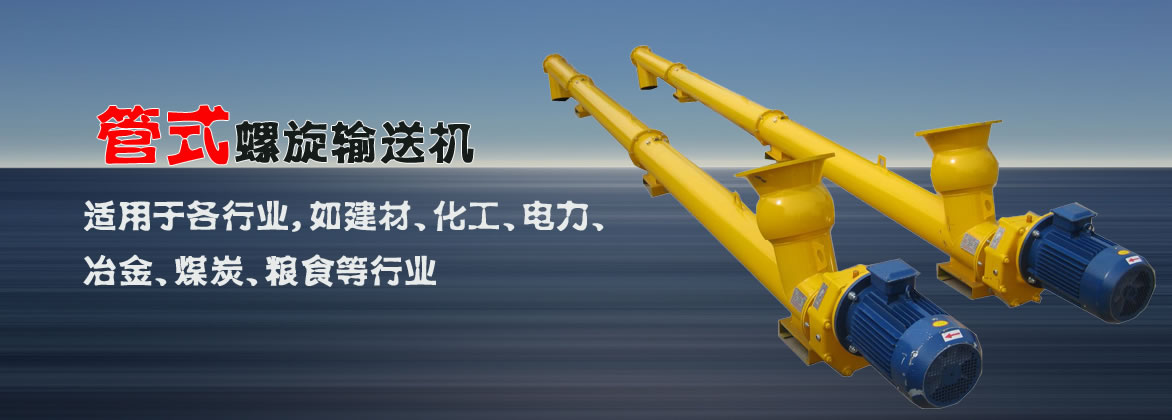

【應用范圍】:適用于各行業,如建材、化工、電力、冶金、煤炭、糧食等行業

【產品介紹】:管式螺旋輸送機是我公司特別推出的精細類輸送設備,俗稱絞龍,它采用密封管式的外形,整個傳輸過程可在一個密封的槽中進行

銷售熱線: 18637334419

管式螺旋輸送機

      管式螺旋輸送機是我公司特別推出的精細類輸送設備,俗稱絞龍,它采用密封管式的外形,整個傳輸過程可在一個密封的槽中進行,是現代化工農業各部門機械化運輸工作的主要機組,可使運輸工作減輕勞動強度,提高工作效率,應用范圍很廣。管式螺旋輸送機適用于各行業,如建材、化工、電力、冶金、煤炭、糧食等行業,并能夠水平、傾斜或垂直輸送粉狀、粒狀和小塊狀物料,如煤、灰、渣、水泥、糧食等。

螺旋輸送機

應用范圍

1.使用的環境溫度為—20~50℃ ;輸送機的傾角β≤20°;輸送長度一般小于40m,長不超過70m。
2.輸送長度一般小于40m,長不超過70m,物料溫度小于200℃。
3.廣泛應用于建材、化工、電力、冶金、煤礦炭、糧食等行業,可輸送粉狀、粒狀和小塊狀物料,不適于輸送易變質的、粘性大的、易結塊的物料。

螺旋輸送機廠家

產品特點

1.結構簡單,成本較低,適應性強、安裝維修保養方便、壽命長。
2.整機體積小、轉速高,確保快速均勻輸送。橫截面積也較小,尺寸緊湊,可在卸料作業中進出車廂或倉庫,
3.承載能力大、安全可靠,單位消耗的能量大,裝貨卸貨非常方便
4.密封性能相對較好,外殼采用無縫鋼管制作,端部采用法蘭互相連接成一體,剛性好,利于輸送一些易飛揚的、熾熱的或氣味非常強烈的物料,有效的減小對環境的污染,改善工人的作業條件。
5.出料端設有清掃裝置,該管式螺旋輸送機噪聲低、適應性強,進出料口位置布置靈活。
6.物料在輸送輸送過程中容易研碎及磨損,所以螺旋葉片和料槽的磨損較為嚴重。
7.可使一臺輸送機同時向兩個方向輸送物料,集向中心或遠離中心,能夠逆向輸送。

螺旋輸送機圖紙

不銹鋼管式螺旋輸送機優點

      不銹鋼管式螺旋輸送機主要有耐酸,耐堿,耐高溫或耐低溫,耐磨,不易生銹及不易污染物料等優點。其材質可以是304,316L,321,或有些特殊場合采用鈦鋼等材質,根據不同的使用領域選用合適的不銹鋼材質。
螺旋輸送機型號

工作原理

      利用旋轉的螺旋將被輸送的物料沿固定的機殼內推移而進行輸送工作,頭部及尾部軸承移至殼體外。螺旋軸轉動時,由于物料的重力及其與槽體壁所產生的摩擦力,物料只能在旋轉螺旋葉片的推移下沿著輸送機的槽底向前移動,物料的摩擦阻力其實就是物料自身重量和螺旋輸送機機殼從而造成物料不與螺旋輸送機葉片一起旋轉的力。

ls螺旋輸送機

      管式螺旋輸送機吊軸采用滑動軸承,設有防塵密封裝置,軸瓦一般采用粉末冶金,輸送水泥采用毛氈軸瓦,吊軸和螺旋軸利用滑塊銜接。

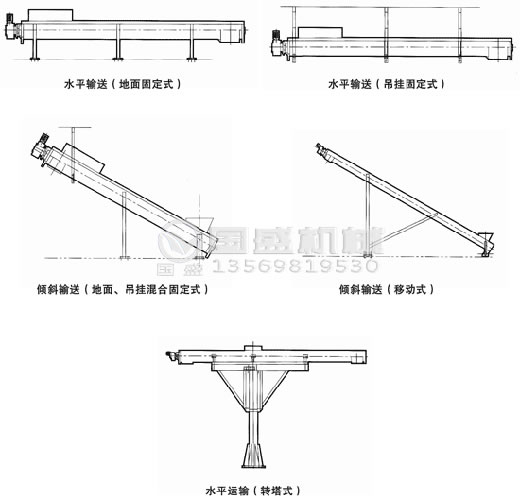

布置形式



傾斜螺旋輸送機

型號參數

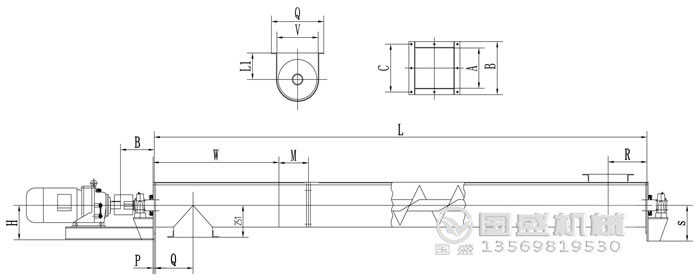

尺寸對照表

水平螺旋輸送機


型號 W A B C D N Q Y L K R S P O H V J T G L
LS100 2500 100 180 146 10 4 180 190 90 112 180 112 60 178 120 160 14 163

1500

2000

2500

3500-40000
LS160 2500 160 240 206 10 4 200 190 112 115 200 150 60 270 120 160 14 190
LS200 3000 200 300 256 14 8 225 190 112 180 225 180 60 308 160 200 14 212
LS250 3000 250 350 306 14 8 250 190 140 224 250 224 60 336 200 250 18 240 40000-80000
LS315 3000 315 425 370 14 8 330 190 214 280 390 250 60 443 300 350 20 340
LS400 3000 400 500 456 14 8 3580 190 224 355 390 280 60 533 320 400 24 384
LS500 3000 500 600 556 14 8 400 190 280 400 400 340 80 662 400 500 24 440

2000

2500

3500

5500-80000
LS630 3000 360 730 686 14 8 450 190 355 500 450 420 80 763 500 630 24 555
LS800 3000 800 920 868 18 16 550 340 450 630 550 520 80 970 632 800 30 650
LS1000 3000 1000 1120 1068 18 16 650 360 560 710 630 630 80 1190 710 1000 30 760 6000-60000
LS1250 3000 1250 1370 1318 18 16 800 380 710 800 800 760 80 1440 800 800 30 910

型號與轉速配比

型號 轉速(r/min) 輸送量QΦ=0.33(m3/h) 功率pd1=10m(kw) 功率pd1=30m(kw) 螺旋直徑 螺距
LS100 140 2.2 1.1 1.6 100 100
LS160 120 7.6 1.5 2.8 160 160
LS200 90 11 2.2 3.2 200 200
LS250 90 22 2.4 5.3 250 250
LS315 75 36.4 3.2 8.4 315 315
LS400 75 66.1 5.1 11 400 355
LS500 60 93.1 4.1 15.3 500 400
LS630 60 160 8.6 25.9 630 450
LS800 45 223 12 36 800 500
LS1000 35 304 16 48 1000 560
LS1250 30 458 24.4 73.3 1250 630

型號 轉速(r/min) 輸送量QΦ=0.33(m3/h) 功率pd1=10m(kw) 功率pd1=30m(kw) 螺旋直徑 螺距
LS100 120 1.9 1.0 1.5 100 100
LS160 90 5.7 1.3 2.3 160 160
LS200 75 18 2.1 4.5 200 200
LS250 75 18 2.1 4.5 250 250
LS315 60 29.1 2.9 7 315 315
LS400 60 52.9 4.1 8.9 400 355
LS500 45 69.8 4.7 11.6 500 400
LS630 45 125 6.8 20.4 630 450
LS800 35 174 9.4 28.3 800 500
LS1000 30 261 14.1 42.2 1000 560
LS1250 20 305 16.5 49.5 1250 630

型號 轉速(r/min) 輸送量QΦ=0.33(m3/h) 功率pd1=10m(kw) 功率pd1=30m(kw) 螺旋直徑 螺距
LS100 90 1.4 0.9 1.2 100 100
LS160 75 4.8 1.2 2.2 160 160
LS200 60 15 1.9 3.8 200 200
LS250 60 15 1.9 3.8 250 250
LS315 45 21.8 2.5 5.4 315 315
LS400 45 39.6 3.4 6.8 400 355
LS500 35 54.3 4.3 9.2 500 400
LS630 35 97. 5.4 16 630 450
LS800 30 149 8.1 22.4 800 500
LS1000 20 174 9.5 28.6 1000 560
LS1250 16 244 13.3 39.9 1250 630

型號 轉速(r/min) 輸送量QΦ=0.33(m3/h) 功率pd1=10m(kw) 功率pd1=30m(kw) 螺旋直徑 螺距
LS100 75 1.2 0.75 1.1 100 100
LS160 60 3.8 1.1 1.8 160 160
LS200 45 11 1.6 3.4 200 200
LS250 45 11 1.6 3.4 250 250
LS315 35 17 2.1 4.4 315 315
LS400 35 1.7 3.1 5.6 400 355
LS500 30 46.5 3.7 8 500 400
LS630 30 73.0 4.6 14 630 450
LS800 20 99.3 5.7 16.7 800 500
LS1000 16 139 7.7 23.2 1000 560
LS1250 13 199 11 33 1250 630

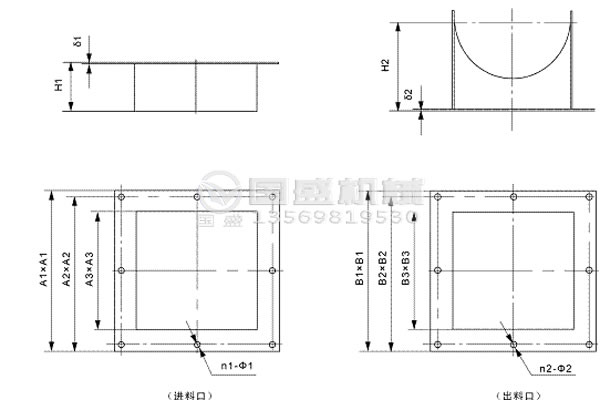

進料口尺寸表

螺旋輸送機進料口

參數 LS160 LS200 LS250 LS315 LS400 LS500 LS630 LS800 LS1000 LS1250
A1 246 306 356 444 528 658 794 960 1160 1410*1160
A2 226 272 330 394 492 608 752 888 1090 1338*1090
A3 180 220 270 334 420 524 660 800 1000 1250*1000
H1 75 100 120 140 160 160 180 180 200 200
δ1 3 3 3 4 4 4 6 6 8 8
n1 8 8 8 8 8 8 8 16 20 22
Φ1 9 9 9 13 13 13 17 14 18 18
B1 252 312 374 442 540 666 806 960 1160 1410*1160
B2 226 272 330 402 496 608 752 888 1090 1338*1090
B2 186 226 276 342 432 532 668 800 1000 1250*1000
H2 135 165 195 225 280 340 430 520 630 760
δ2 3 3 4 4 4 4 6 6 8 8
n2 8 8 8 8 8 8 8 16 20 22
Φ2 9 9 9 13 163 17 17 14 18 18
R 93 113 138 171 216 266 334 419 522 647

結構分類

1.從輸送物料位移方向的角度來分,可分為水平螺旋輸送機和傾斜螺旋輸送機。
2.從內部結構和輸送形式上來分,可分為有軸螺旋輸送機(LS螺旋輸送機)和無軸螺旋輸送機(LSS螺旋輸送機)。有軸螺旋輸送機適用無粘性的干粉物料和小顆粒物料,例如水泥、粉煤灰、石灰、糧等;無軸螺旋輸送機適于粘性和易纏繞的物料,例如污泥、生物質、垃圾等。
3.從外形結構上來分,可分為單螺旋輸送機和雙螺旋輸送機。
4.從名稱上來分,我公司還有不銹鋼螺旋輸送機、變頻螺旋輸送機、小型螺旋輸送機、絞龍螺旋輸送機等等各式各樣的螺旋輸送機。

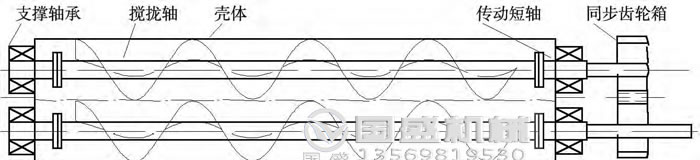

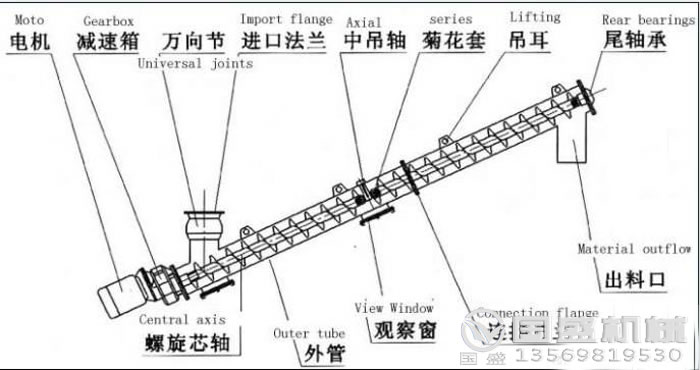

螺旋輸送機結構圖

維護保養

1.設備在運轉時如果發出了刺耳噪聲,應立即打蓋檢查,及時排除故障。
2.應按說明書上的標準輸送量輸送物料,不可過載,否則物料排不出,引起螺旋軸彎曲和箱體漲壞。
3.設備運行時有時刻注意箱體的伸縮變化,看看是否自由或有否卡著的地方,如有抓緊解決處理。
4.設備停機后,要及時檢查螺旋葉片,如有磨損必須補焊,嚴重時必須更換。

變頻螺旋輸送機

安裝與調整

1.空載試車時,軸承不能漏油,且軸承溫升不超過20℃。負載試車時,軸承溫升不得超過30℃。
2.驅動裝置軸與螺旋軸應保持良好的同軸度。調整時可借助墊片調節驅動裝置的高度。
3.料槽各節間連接處應緊密,不能出現錯位現象。節與節間、頂蓋與料槽間可加墊片,以保證料槽的密封,同時,還可調節料槽的長度誤差。
4.中間懸掛軸承應可靠而恰當?shù)刂С羞B接軸,以免螺旋軸產生徑向變形。安裝可通過調整軸承軸瓦間墊片達到要求。
5.料槽內壁與螺旋體周圍的間隙應相等,螺旋體安裝后應對其進行平衡試驗。
